La electrónica estudia los circuitos y los componentes que permiten modificar las características de la corriente eléctrica: amplificándola o atenuándola, permitiendo o no la circulación de electrones, eliminando ruido, etc...
Los componentes electrónicos más utilizados son las resistencias fijas y variables, los diodos y los transistores.
DIODOS
TRANSISTORES
2.1. RESISTENCIA FIJA O RESISTOR
La resistencia fija o resistor dificulta el paso de la corriente eléctrica.

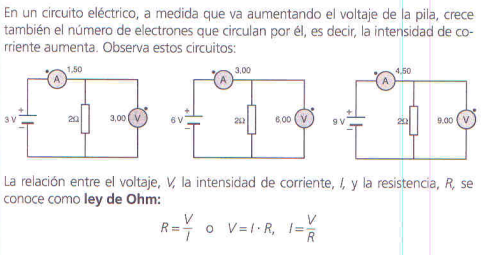

Se usan para limitar la corriente que circula por otros componentes electrónicos y, en divisores de tensión, para obtener voltajes diferentes al proporcionado por la pila.
IDENTIFICACIÓN DE RESISTENCIAS
CÓDIGO DE COLORES indica el valor en ohmio
La mayoría de estas resistencias están codificadas con bandas de colores.
Esto se hace así porque su valor, alguna vez muy grande, difícilmente puede caber
en un espacio tan pequeño.
Esto se hace así porque su valor, alguna vez muy grande, difícilmente puede caber
en un espacio tan pequeño.
El código está basado en cuatro bandas de colores.
Las tres primeras bandas (muy juntas) dan el valor de la resistencia en ohmios Ω.
La cuarta banda indica la tolerancia. La tolerancia nos indica la diferencia que
puede haber entre el valor teórico de la resistencia y los valores reales que puede
tomar. Es decir, el posible error de fabricación que puede tener.
puede haber entre el valor teórico de la resistencia y los valores reales que puede
tomar. Es decir, el posible error de fabricación que puede tener.
Para poder leer el valor de la resistencia hay que proceder de la siguiente forma:
1º- Se coloca la resistencia frente a nosotros de manera que las tres
bandas más juntas queden a nuestra izquierda, y la cuarta banda,
la de la tolerancia, quede a nuestra derecha. Según la figura de arriba.
bandas más juntas queden a nuestra izquierda, y la cuarta banda,
la de la tolerancia, quede a nuestra derecha. Según la figura de arriba.
2º- Vamos interpretando el código de colores leyendo de izquierda a
derecha:
La primera banda indica la primera cifra (del 1 al 9)
La segunda banda indica la segunda cifra (del 0 al 9). derecha:
La primera banda indica la primera cifra (del 1 al 9)
Estas dos primeras cifras conforman un número entre (10 y 99).
3º La tercera banda indica el número por el que debo multiplicar las dos
primeras cifras.
2. COMPONENTES ELÉCTRICOS Y ELECTRÓNICOS.
- Qué estudia la electrónica.
- ¿Qué es amplificar?
- ¿Y atenuar?
- Cita los 4 componentes electrónicos más utilizados.
2.1 Resistencia fija o resistor
- Define resistencia fija o resistor.
- En un circuito que hace una resistencia fija o resistor. Para qué se emplean.
- Dibuja el símbolo de la resistencia, pila, bombilla, motor y timbre.
- Dibuja una tabla con el código de colores de las resistencias como el del libro.
- ¿Que indican las dos primeras bandas?
- ¿Que indica la tercera banda.?
- ¿Que indica la cuarta o última banda?
- Calcula el valor de las siguientes resistencias:
- Ejercicio de identificación de resistencias en función del código de colores:
